快科技5月26日消息，全球半导体产业新一轮夺战已经打响，但这一次，战场不再只有EUV光刻机下的先进工艺制程这一条赛道。
在台积电与Intel相继亮出14A工艺路线图之后，华为在5月25日上海国际电路系统研讨会（ISCAS2026）上抛出了一枚足以改写行业规则的重磅炸弹，正式提出"韬(τ)定律"，开辟了一条完全不依赖极致EUV光刻的芯片演进新路。
按照这条路线，华为将在2031年实现等效1.4nm的芯片性能，与全球顶尖水平的差距缩小到2-3年。

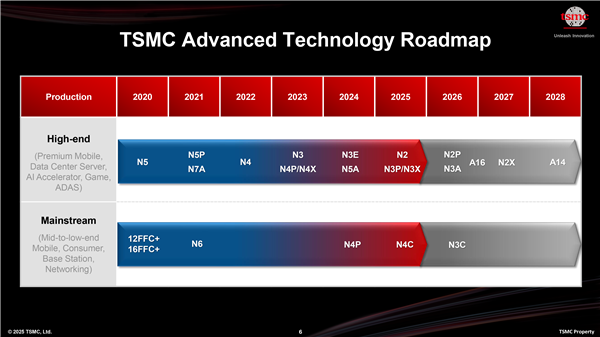

传统赛道上，台积电依然保持着一马当先的节奏。最新消息显示，代号为"Grimlock"（变形金刚中的钢锁）的AMD Zen7将采用台积电14A工艺（等效于1.4nm）制造。
作为台积电真正意义上的全新一代节点（非过渡工艺），14A搭载第二代GAAFET全环绕纳米片晶体管和NanoFlexPro标准单元架构，相比上一代N22nm工艺，同等功耗下性能提升10-15%，同等性能下功耗降低25-30%，逻辑密度最高提升23%。
目前台积电14A已进入供应链全面准备阶段，计划2027年试产、2028年量产，正好踩中AMD Zen7的发布节点。
Intel这边则稍慢一些。尽管官方宣称14A工艺进展顺利，但时间表上预计2028年试产、2029年量产，比台积电晚了整整一年。这意味着在未来三年的先进制程竞争中，Intel将继续处于追赶位置。
在创新赛道上，华为的韬定律正在从根本上改写这场竞赛的底层逻辑。半个多世纪以来，摩尔定律一直主导着半导体产业的发展，其核心是"几何缩微"，通过不断缩小晶体管尺寸来追求更高的"空间密度"。
而韬定律则另辟蹊径，提出了"时间缩微"的全新规则，核心是降低信号传播时延，减小电路时间常数τ（τ=RC，R为电阻、C为电容），追求极致的时间效率。
时间常数τ是决定电路响应速度、信号延迟和功耗的核心物理量。韬定律的本质，就是贯穿器件、电路、芯片、系统全层级，系统性地降低τ值，让信号跑得更快、电路响应更短、系统能效更高，最终在不依赖极致几何缩微的前提下，实现性能与密度的持续演进。
为了实现这一目标，华为构建了一套从物理底层到系统顶层的全栈式创新架构，四大维度层层递进，协同增效。
在器件层面，华为从物理源头入手降τ。通过优化晶体管沟道、掺杂与接触电阻来降低R值，采用高k介质和低寄生电容结构来降低C值，同时创新铜互连、石墨烯互连等材料减少互连RC延迟，并探索二维半导体、宽禁带半导体等新材料突破硅基物理限制。

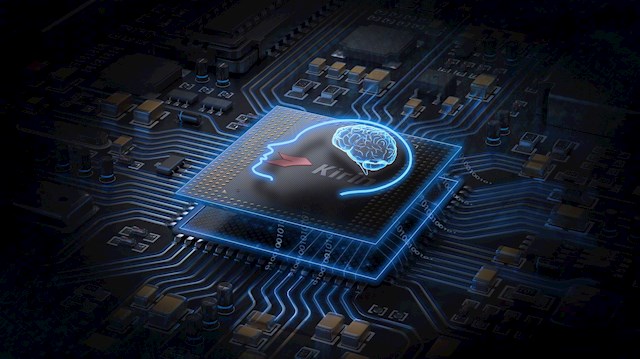

在电路层面，核心标志性的逻辑折叠技术彻底打破了传统芯片的平面布局边界。它将原本平铺在二维平面上的电路，通过三维立体折叠和垂直互连"堆叠"起来，使关键路径走线长度缩短50%-80%，大幅降低了信号传播的RC负载。这项技术能在相同芯片面积下将晶体管密度提升2-5倍，电路性能提升30%-100%，同时功耗降低40%以上。华为透露，逻辑折叠技术将在2026年秋季发布的新一代麒麟芯片中全球首发商用。
在芯片层面，华为采用"软件-架构-芯片"全栈协同设计理念。通过异构计算、存算一体、近内存计算等架构创新打破"内存墙"与"功耗墙"，针对AI、手机、服务器等不同场景优化编译器、指令集与调度算法，并根据实际软件负载定制化设计IP核、流水线与互连网络，实现端到端执行时间最小化。
在系统层面，华为定义了全新的"灵衢总线"协议，重构了计算系统的互联架构。它实现了超节点统一内存编址与原生内存语义，大幅减少数据搬运开销，将系统通信时延降低60%以上，支持万级节点高效互联，能够适配AI集群、数据中心、边缘计算等多种场景。
更重要的是，这条技术路线从根本上摆脱了对高端EUV光刻机的依赖。华为预计，到2031年，基于成熟工艺打造的高端芯片，其晶体管密度和综合性能将达到等效1.4nm制程的水平。
这不仅为中国半导体产业找到了一条自主可控的突围之路，也为正在逼近物理极限的摩尔定律时代，打开了一扇全新的大门。
